使用PlantUML画图

PlantUML是一个开源项目，支持快速绘制： 时序图、用例图、类图、对象图、活动图、组件图、部署图、状态图和定时图。

中文官网地址： https://plantuml.com/zh/

如果想绘制除 时序图和活动图以外的图, 就需要安装 Graphviz 软件

Graphviz下载地址： https://graphviz.org/download/

• MAC直接使用命令brew install graphviz安装

IDEA安装插件 PlantUML integration

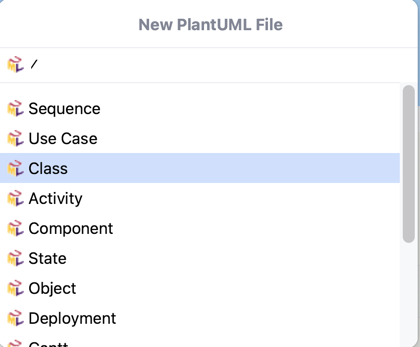

• 画图时通过File–>New–>PlantUml File创建文件，选择对应的图即可。
•

个人最常使用的感觉还是PlantUML的时序图和类图。

• 时序图的语法和功能： https://plantuml.com/zh/sequence-diagram
• 类图的语法和功能： https://plantuml.com/zh/class-diagram
